一、10T鍋爐煙氣脈沖布袋除塵設計設計依據及相關標準
1、《除塵工程設計手冊》
2、《工業爐窯大氣污染物排放標準》GB9078-1996中一級排放標準手冊。
3、 GB16279-1996 《大氣污染物歸納排放規范》
4、 GB3095-79 《環境空氣質量規范》
5、 TJ-79 《工業企業規劃衛生規范》
6、 GB13223—2003 《大氣污染物歸納排放規范》
7、 GBJ78-85 《工業企業噪聲操控規劃規范》
8、 JB/T8471-96 《袋式除塵器設備需求檢驗規范》
9、 GB12625 《袋式除塵器用濾料及濾袋技能條件》
10、《中華人民共和國大氣污染防治法》。
11.布袋除塵器規劃制作相關企業規范
12、貴公司提供的有關資料及數據。
(1)脈沖布袋除塵器設計是根據使用要求和提供的原始參數確定除塵器的主要參數和各部分結構。設計時必須從工藝、設備、電氣、制作、安裝以及已有的生產實踐等因素綜合考慮。
(2)設計使用于任何工業的袋式除塵器在技術上考慮下列幾點。
a.遵照國家規定的相關排放便準、室內衛生標準和實際可能,來確定所要求的除塵效率和排放濃度。
b.根據粉塵的特點(粉塵含量、粒度、黏度)確定煙氣在除塵器內的流速、所需的過濾面積、濾料和除塵器清灰方式。
c.根據煙氣的特性(溫度、濕度、露點、壓力等)確定設備的除塵器結構形式、材料選擇以及輸排灰等主要措施。
d.根據電氣控制和安全生產的要求,確定除塵器中所有內部構件之間的距離,并使其距離始終保持符合氣體流動規律的要求。
e.設備的結構、主要部件必須考慮到制造、運輸和現場施工的可能性,大型袋式除塵器要有解體方案,對主要部件必須明確提出主要技術要求和施工安裝程序,確保施工安裝質量。
(3)在滿足工藝生產使用的條件下,除塵器所需單位煙氣量的設備投資盡量少,運行費用低,節約能源,輔助設備及相對有關工藝配置應保證除塵器主體設備運轉可靠,配置合理,維護方便。

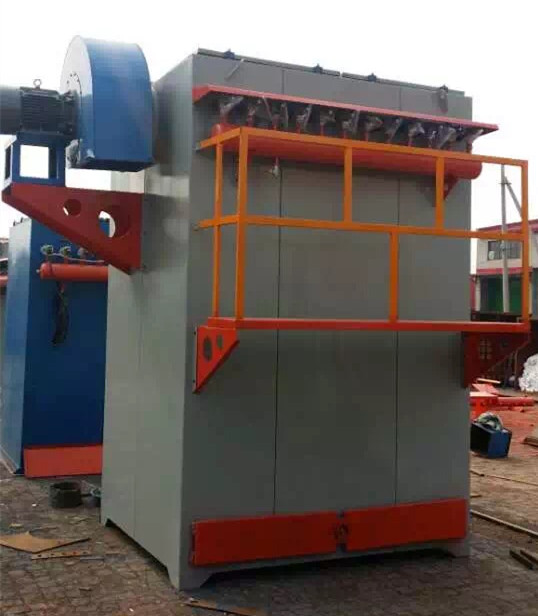

二、華康公司設計標準案例圖片:
三、氣箱脈沖布袋塵器設制造及驗收標準和規范
1)制造驗收按《脈沖噴吹類袋式除塵器》(JB/T 8532-2008)和《環境保護產品技術要求脈沖噴吹類袋式除塵器》(HJ/T 328-2006)的要求;
2)濾袋驗收和檢驗按《環境保護產品技術要求 袋式除塵器 濾袋》(HJ/T 327-2006)要求;
3)袋籠驗收按《環境保護產品技術要求 袋式除塵器 濾袋框架》(HJ/T 325-2006)要求
4)脈沖閥驗收按《環境保護產品技術要求 袋式除塵器用電磁脈沖閥》(HJ/T 284-2006)要求
5)控制柜制造和檢驗按《袋式除塵器用時序式脈沖噴吹電控儀》(JB/T 5915-2006)要求
6)鋼材材質Q235符合《碳素結構鋼》(GB/T700-2006)要求
7) 螺母,螺栓和螺釘緊固件機械性能符合《緊固件機械性能》(GB/T3098.1-2000)要求。
