水膜脫硫除塵器工作原理和結構圖

來源：華康環保發布時間：2016/5/28 11:06:54

水膜除塵器到底是什么什么樣的除塵器呢？它的工作原理是什么呢？所以今天小編就來為大家介紹下水膜除塵器的一些工作原理及水膜脫硫除塵器結構圖，來讓大家了解下水膜除塵器

水膜除塵器是濕式除塵器的一種，水膜除塵器是一種非常適合在含塵氣體的工業生產中使用，用來解決粉塵污染問題，那水膜除塵器到底是什么什么樣的除塵器呢？它的工作原理是什么呢？所以今天小編就來為大家介紹下水膜除塵器的一些工作原理及水膜脫硫除塵器結構圖，來讓大家了解下水膜除塵器：

水膜脫硫除塵器工作原理是：（ppr材質的水膜脫硫除塵器，不是玻璃鋼脫硫除塵器）

1.含有粉塵及硫化物的鍋爐煙氣進入文丘里喉管后，由于喉管斷面積不變，管內靜壓下降到低值，并維持不變，此時氣流流速達到最高值；

2.氣流進入漸擴管，由于斷面積逐擴大，管內靜壓逐漸得到恢復，氣流流速也逐漸下降。在收縮管末端或喉管處通過噴嘴引入洗滌液，該處的氣流速度就很高，由噴嘴噴出含有堿性的洗滌液在高速氣流的沖擊下，進一步霧化成更細小的霧滴，而且氣、液、固（粒塵）三相的相對速度都很大，使它們得以更充分混合，從而增加了二氧化硫與堿液滴混合的機會，使大部分的二氧化硫和堿性液滴得以充分反應，達到脫硫目的。

水膜脫硫除塵器安裝現場

3.另一方面，由于堿性洗滌液霧化充分，使氣體達到飽和程度，從而破壞了塵粒表面的氣膜，使塵粒完全被水汽潤濕。當氣體進入擴散管后，這些被水潤濕的塵粒與霧滴之間，以及不同粒徑的塵粒或霧滴之間，在不同慣性力的作用下，在相互碰撞接觸中凝聚成粒徑較大的含塵液滴。這些較粗的含塵液滴隨氣流進入主塔后，在重力、慣性力、離心力的作用下，從氣流中分離出來，從而達到凈化目的。

4.但對于微小顆粒的粉塵，由于慣性很小，所以很難除掉。浮球塔式消煙除塵器是通過慣性碰撞、接觸阻留的原理，使塵粒與液膜接觸，并被捕捉，塵粒與液滴接觸，從而增濕增重并凝聚，達到消煙除塵的目的。由于處理能力有限，所以一般它與浮球塔式除塵器一起工作，較大顆粒的粉塵被水膜除塵器除掉，細小的粉塵由浮球塔除掉。

水膜脫硫除塵器結構，水膜除塵器結構圖以及水膜除塵器圖紙：

水膜脫硫除塵器結構是由筒體、柵板、輕質浮球、噴嘴、除霧器等組成。

在筒體內下邊是柵板，柵板上放置一定數量的小球，球?qū)由线呌袊娮彀褔娏芤红F化后噴淋到小球表面，再上邊又有一層小球和噴嘴，最上邊是脫水器。

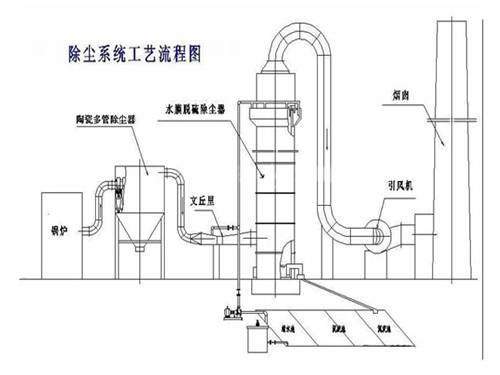

水膜除塵器結構圖以及圖紙：
