布袋除塵器的尺寸怎樣計算出來？

來源：華康環保發布時間：2015/8/5 15:17:50

布袋除塵器的尺寸取決于使用的濾袋的直徑D和長度L以及濾袋的布置方式，所以我們首先要計算出布袋除塵器的過濾面積，然后根據過濾面積，現場高度等情況來確定濾袋的條數，最后結合進風口形式綜合確定布袋除塵器的尺寸。

一、布袋除塵器過濾面積的計算方法：

在知道鍋爐煙氣量為Q(m^3/h)，過濾風速為v(m/min)的情況下，可計算出所需要的布袋除塵器的過濾面積S(m^2)

即：S=Q/（60*v）

比如：過濾面積=風量/(60*過濾風速)。例：風量10000m3/h；過濾風速2m/min；過濾面積=10000/(60*2)=83.3平方米。

二、求出總過濾面積后，就可以確定袋式除塵器總體規模和尺寸。根據我們現場的高度和寬度的限制，制作合適尺寸的設備。

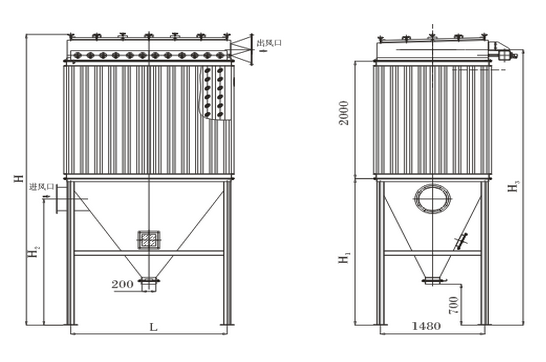

我公司根據客戶現場制定的脈沖布袋除塵器尺寸圖（點擊圖片看具體產品）

三、布袋除塵器的尺寸取決于使用的濾袋的直徑D和長度L以及濾袋的布置方式，而下面就看下濾袋直徑和長度的確定。

濾袋面積(周長X高+濾袋斷面積)=實際過濾面積

常用的脈沖除塵器中較長的，直徑一般是152mm;短的濾袋，直徑一般為120或130mm。除塵布袋的長度，在過濾面積以及除塵布袋直徑相同的情況下，增加長度可以減少濾袋數量，從而縮小占地面積，減少清灰系統的電磁閥，脈沖閥，噴吹管等部件，節省投資，還可以縮短清灰周期。但別一方面，濾袋加長，除塵器箱體也要向上延伸，其構件強度就得加大，使設備費提高；

四、在選定濾袋的直徑D和長度L的情況下，可計算濾袋的條數N。

計算公式：N=S/（D*D*3.1415926*0.25*L)

再根據N排布濾袋，之后結合除塵器的進出口形式然后確定布袋除塵器的尺寸（長、寬、高）即可。
